応力解析法及び演習 ＜ 塚田担当分 ＞

演習内容＜11月14日＞

「トラス構造のマトリクス法による解析」の実習

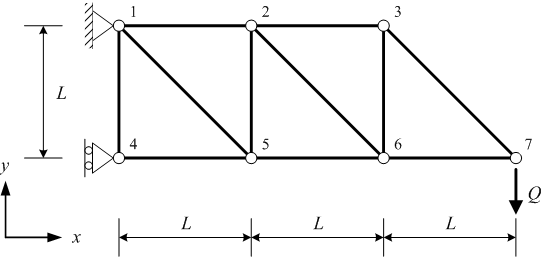

今日は，下図のようなトラス構造について，解析のためのFORTRANプログラムを作成し，それを実行するまでの操作について実習します。

• プログラムを作成し，実行してください。（以下の解説参照のこと）
  　なお，部材の長さ（L），断面積，Young率，荷重（Q)は，自分で適当に決めなさい。
• 講義で解説したプログラムを用意しておきましたので，コピーして，自分好みに編集して使ってください。
  　（プログラムは，こちらから）

　レポート課題　 （提出期限：12月19日の授業時間まで）

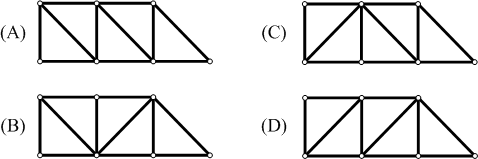

• プログラムが完成し，トラス構造の解析ができるようになったら，部材配置の異なる以下の4つのパターンについて，変形の様子や部材力の配分，支点反力などがどのように違ってくるか考察し，どのパターンが最もよいと考えられるか検討しなさい。
• それらをまとめてレポートとして提出してください。レポートには以下の事項を含むこと。
  • プログラム：　自分なりに工夫したことを注記として入れること
  • 出力結果例：　プログラムを実行したときの出力（１例でよい）
  • 考察：　４つのパターンについて，変位量や部材力を比較した表あるいは図などを含めること

解説：FORTRANプログラムの編集と実行

• 昨年度の「情報処理及び演習」で使用していたWindows上のFORTRAN開発環境である"Visual Fortran"は，本年度より利用できなくなりました。

• したがって，プログラムの開発はUnix上で行うしかありません。
• つまり,1回生のときにならったやり方に戻るわけで,適当なエディタ(mule，vim等）をつかってプログラムを編集し，g77によってコンパイルして実行する，というやり方です。
  手順の概略は以下のページを参照してください。

  今年度の「情報処理及び演習（村田・藤本担当クラス）」のホームページ

レポート（文書）作成にあたっては

• すべてUnix上で行う（図・グラフ作成は，tgif・gnuplot等，文書作成はLaTex）のがスマートだ。という人も，あるいは，
• FortranだけUnix上で行って，あとはWindowsで（グラフはExcel，文書作成はWord）やった方が簡単だ。という人も
